Fundament

Występują trzy główne warianty:

  • minimalny – słupki/bloczki betonowe,
  • średni – ława fundamentowa,
  • maksymalny - płyta fundamentowa.

Wariant minimalny - bloczki

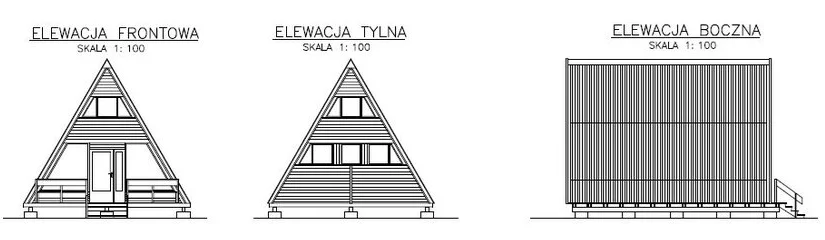

Wariant minimalny, czyli słupki/bloczki, jest określony w źródle 2 [Murator].

  • 3x5=15 słupków zbudowanych z bloczków betonowych
  • podpiera trzy ustawione wzdłużnie belki główne (podwaliny, "legarska"),
  • na których z kolei spoczywają ustawione poprzeczne złożenia legarów.
  • Warto zwrócić uwagę, że zewnętrzne podwaliny nie przebiegają bezpośrednio pod miejscem łączenia legarów z krokwiami (jak ława fundamentowa), tylko nieco dalej od krawędzi domku.

Poniżej przykład właśnie takich słupków po rozebraniu domku w Parku Miniatur w układzie 3x5:

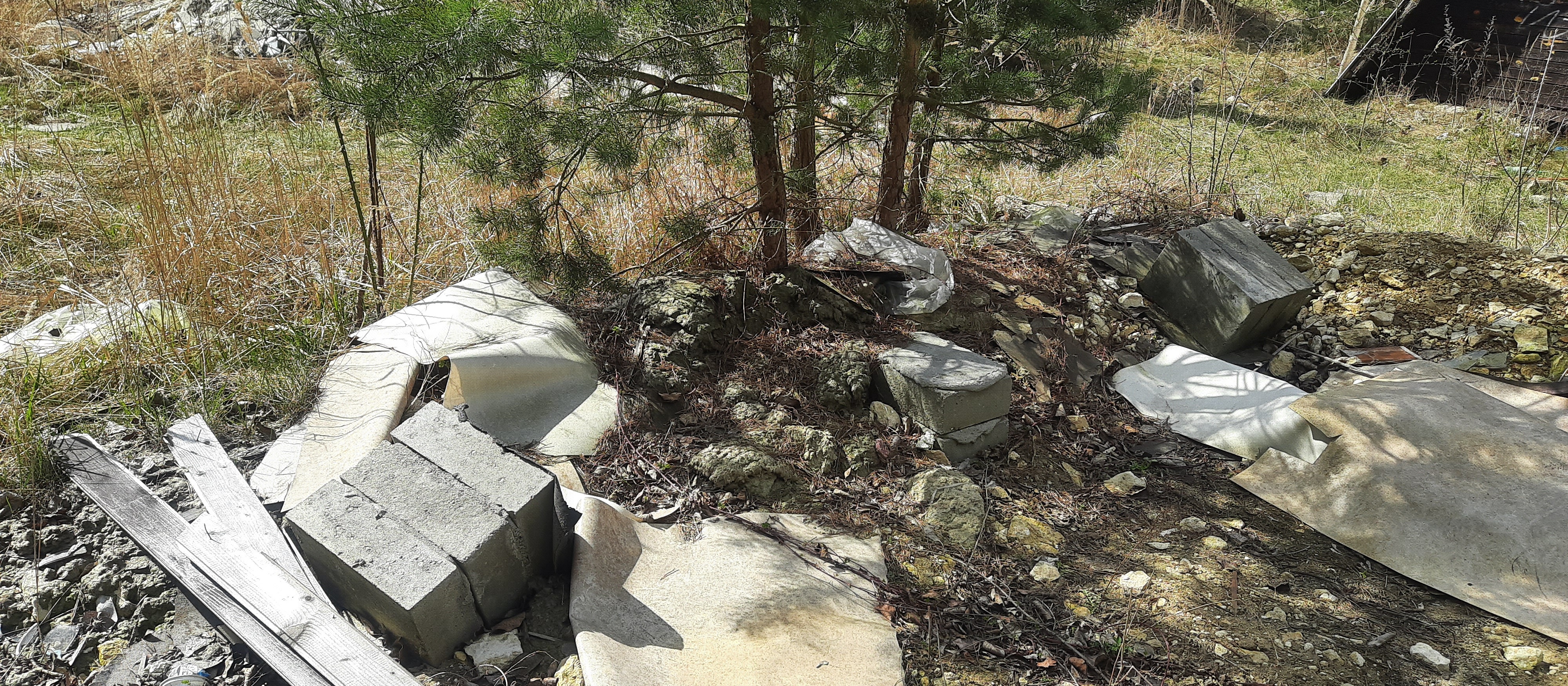

Źródło α [Park Miniatur] – Słupki po rozebraniu domku


Zdjęcie poniżej dowodzi, że słupki z bloczków nie są związane z gruntem - łatwo się przewracają i odsłaniają ziemię pod spodem:

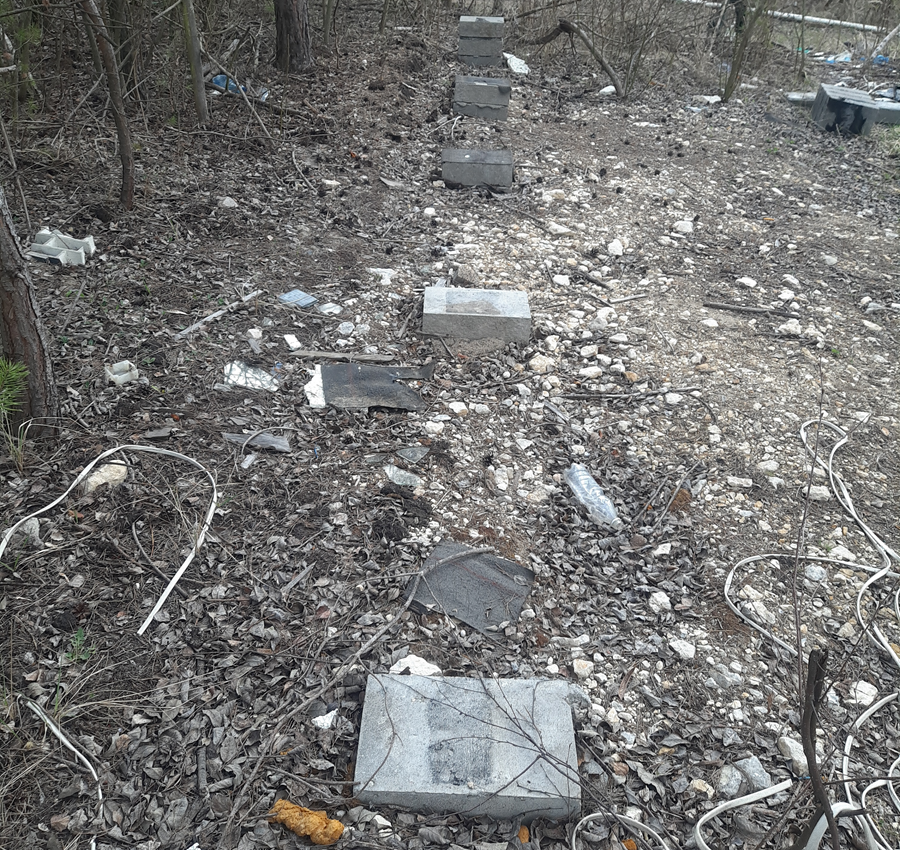

Źródło α [Park Miniatur] – Słupki po rozebraniu domku


Rozebrany domek odsłania słupki, opierające się na nich podwaliny i pojedyńcze przetrwałe legary.

Źródło α [Park Miniatur] – Słupki, podwaliny i legary po rozebraniu podłogi.


Przykłady zastosowania wariantu z bloczkami:

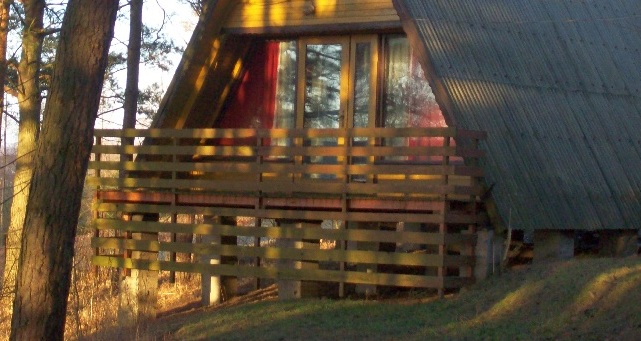

Źródło D [Słoneczne Wzgórze] – wariant minimum, na wysokich słupach

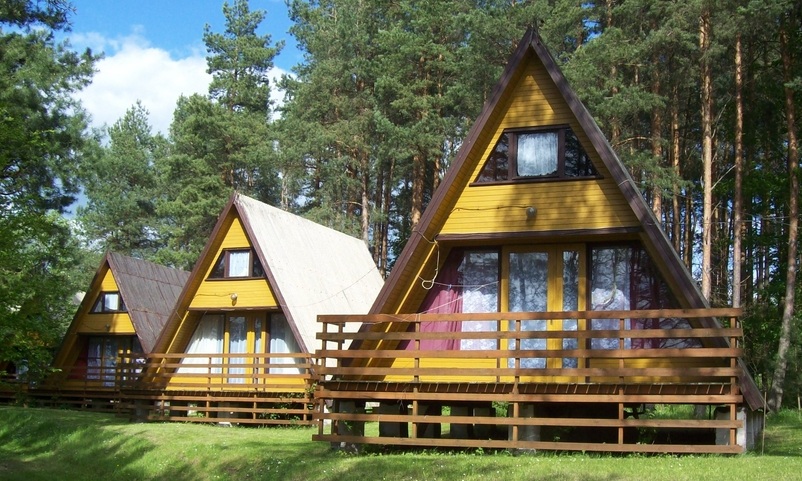

Źródło D [Słoneczne Wzgórze] – wariant minimum, na słupach

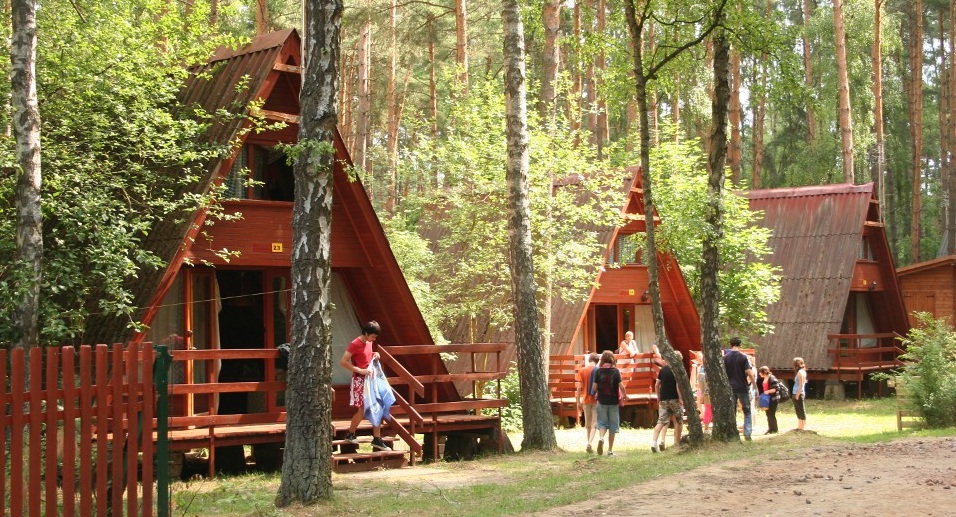

Źródło C [Sierkaów] – wariant minimum, na słupach/bloczkach



Wariant średni - ława fundamentowa

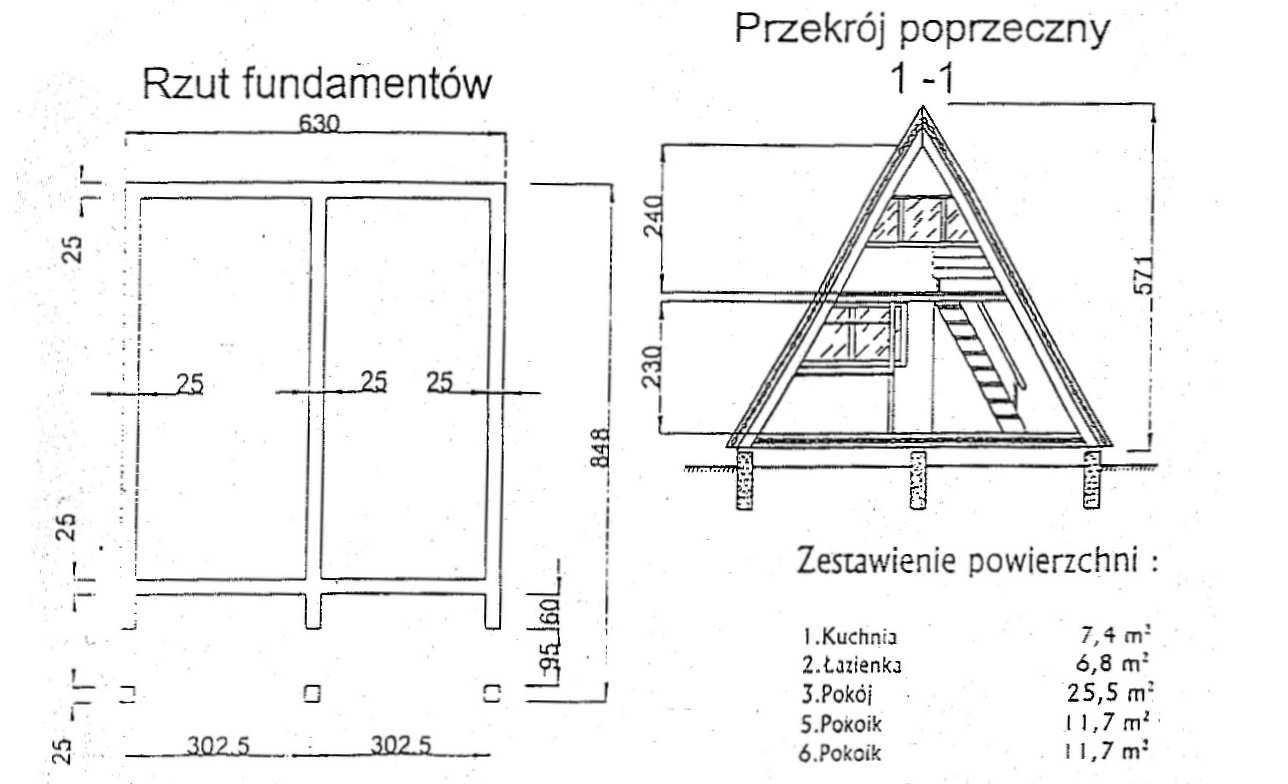

Wariant średni, czyli z ławą fundamentową, jest całkowicie określony w źródle 1 [Agro-bud].

Poniżej przykład zastosowania (choć nie idealnie ten sam - bo jest pełna ława zamiast słupków również pod tarasem).

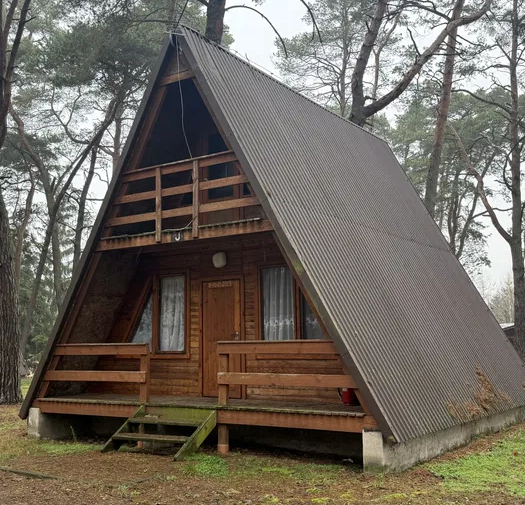

Źródło F [OLX 18k] – wariant średni, na fundamentach

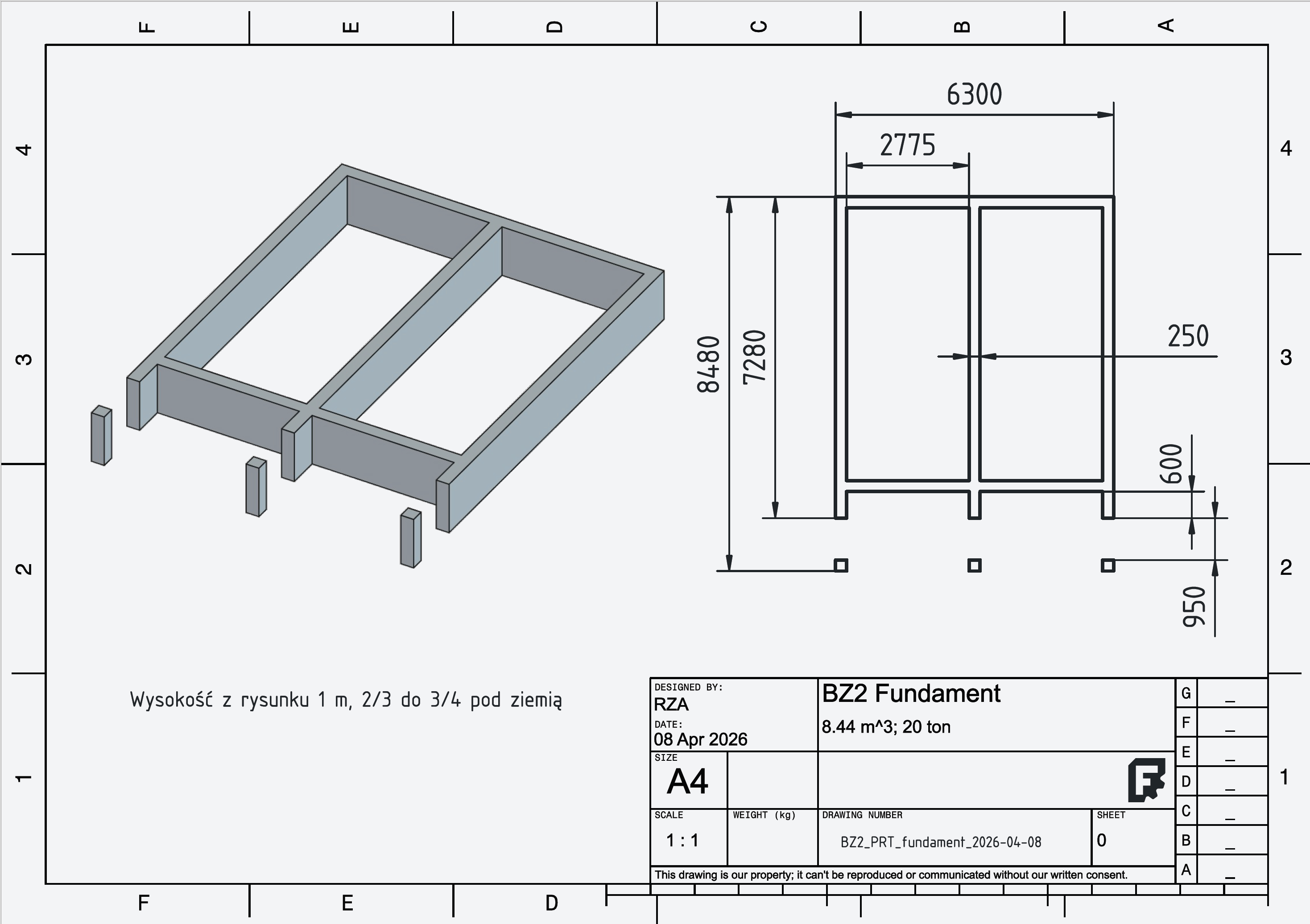

Projekt wariantu średniego


Wariant maksymalny - płyta fundamentowa

  • Płyta pod całym obrysem budynku razem z tarasem.
  • Poniżej dwa przykłady domków bardzo podobnych do Brdy, które jednak się od nich różnią (obecność ścian bocznych).

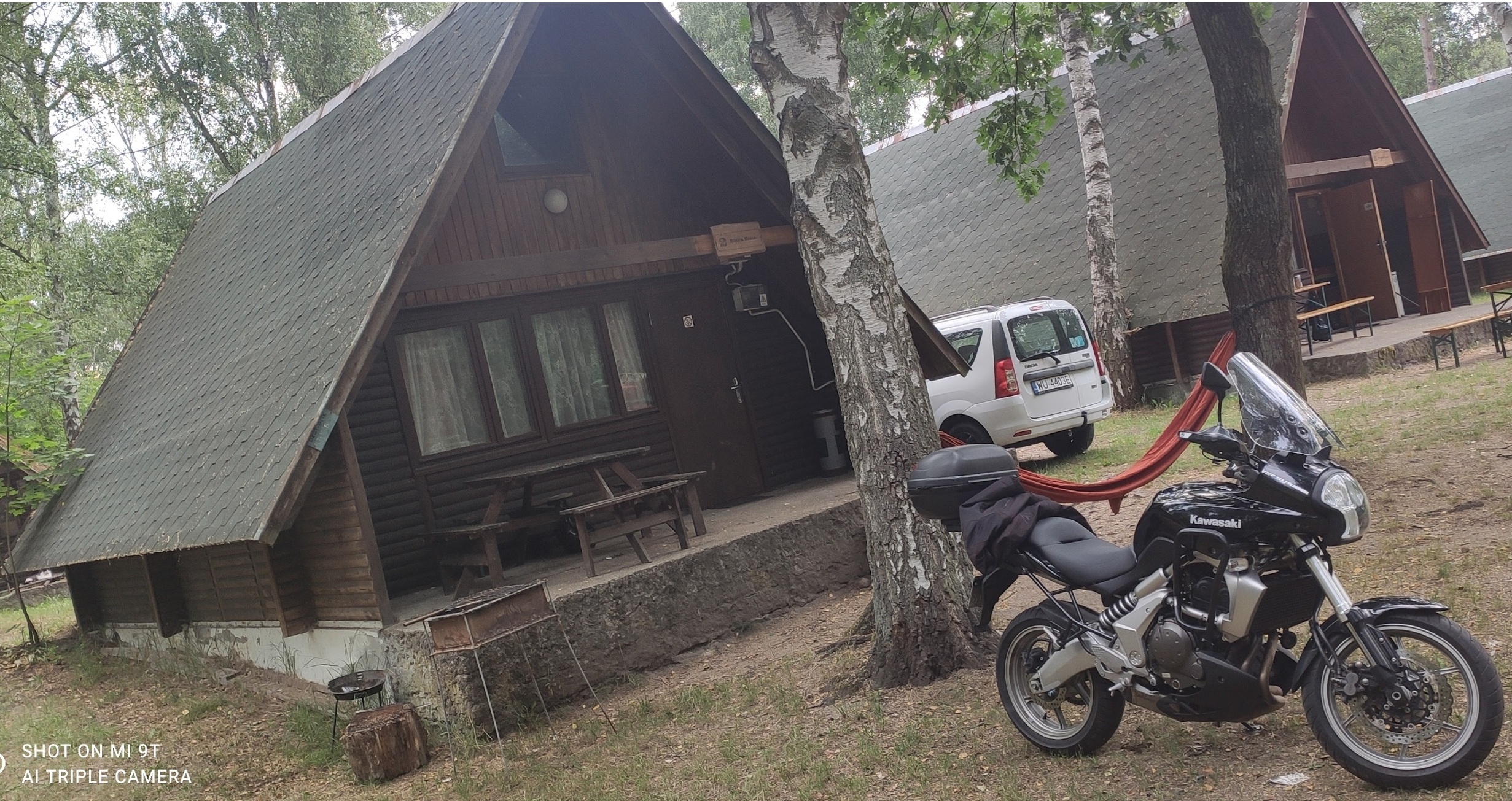

Źródło α [Na Szlaku] – wariant maksimum, pełna płyta betonowa (to nie jest typowa Brda)

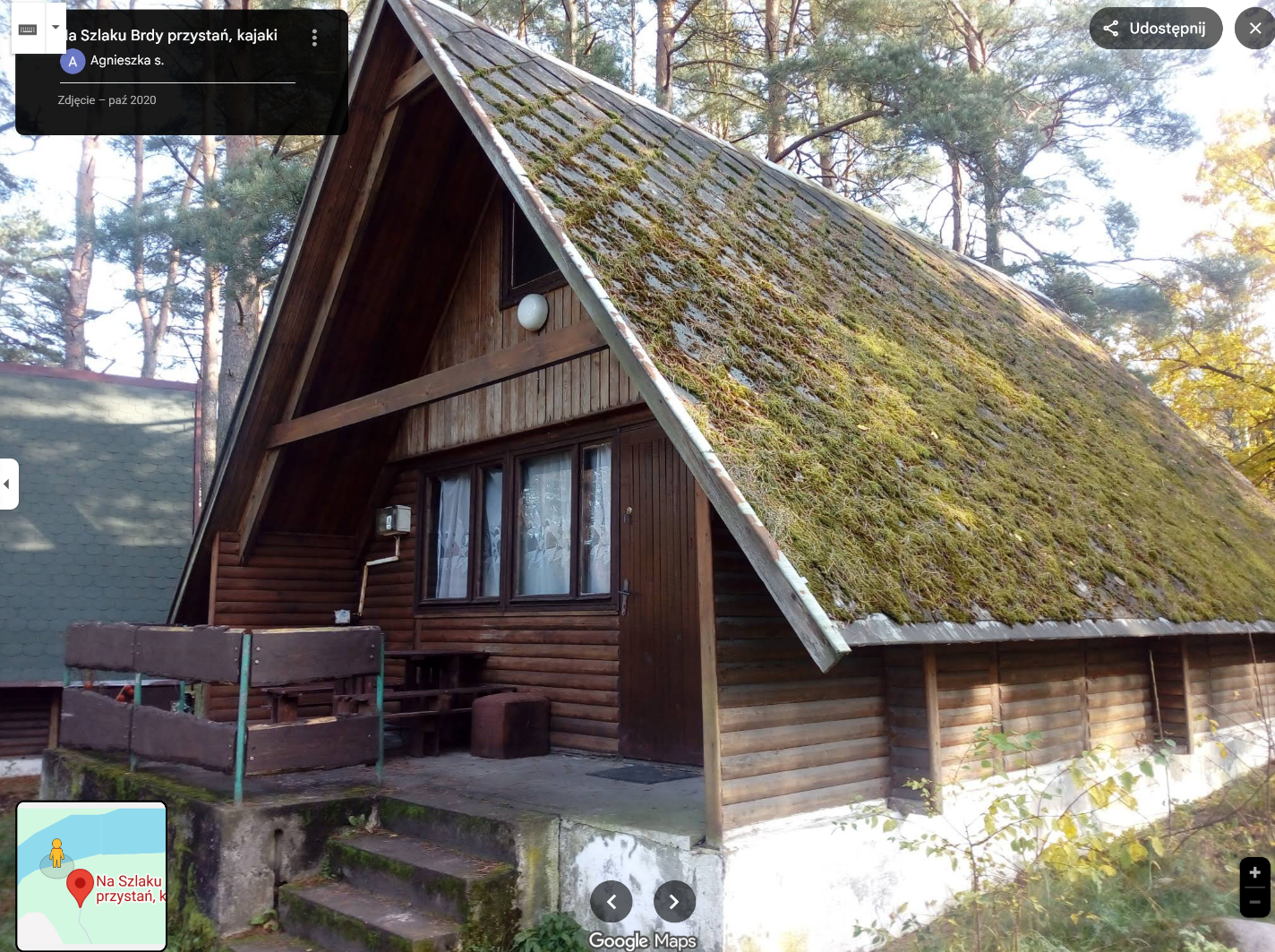

Źródło J [Na Szlaku] – wariant maksimum, pełna płyta betonowa (to nie jest typowa Brda)


Izolacja fundamentu

  • We wszystkich źródłach izolacja drewna od betonu wykonana była za pomocą papy.

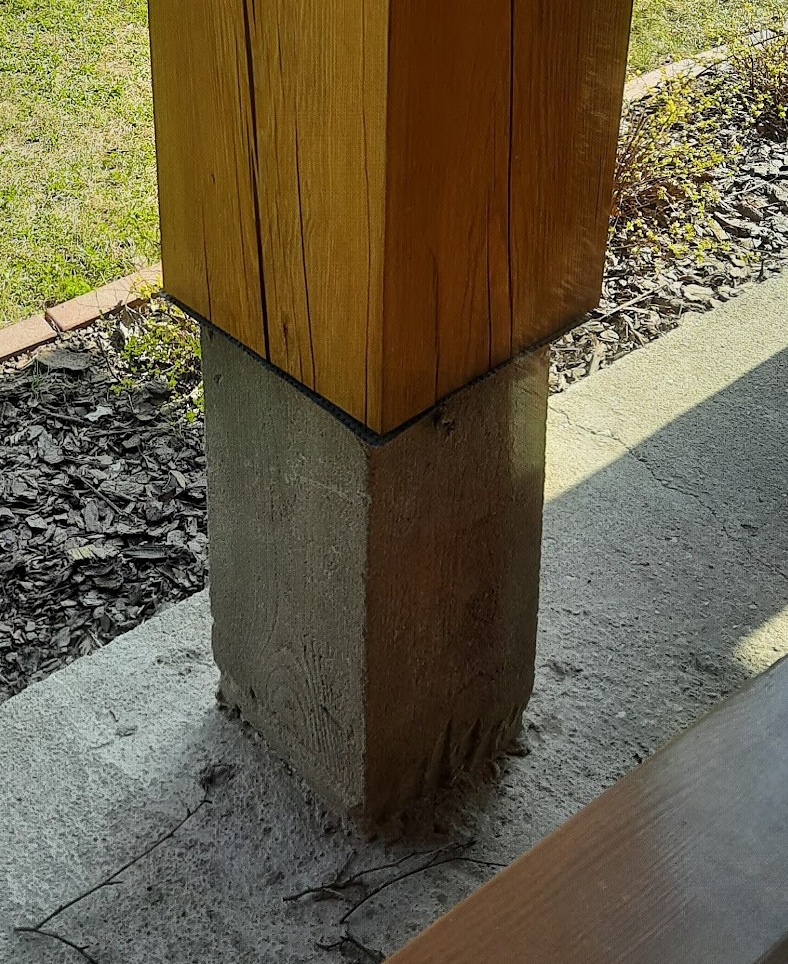

Źródło α [Malinowy Bzyk] – izolacja papą

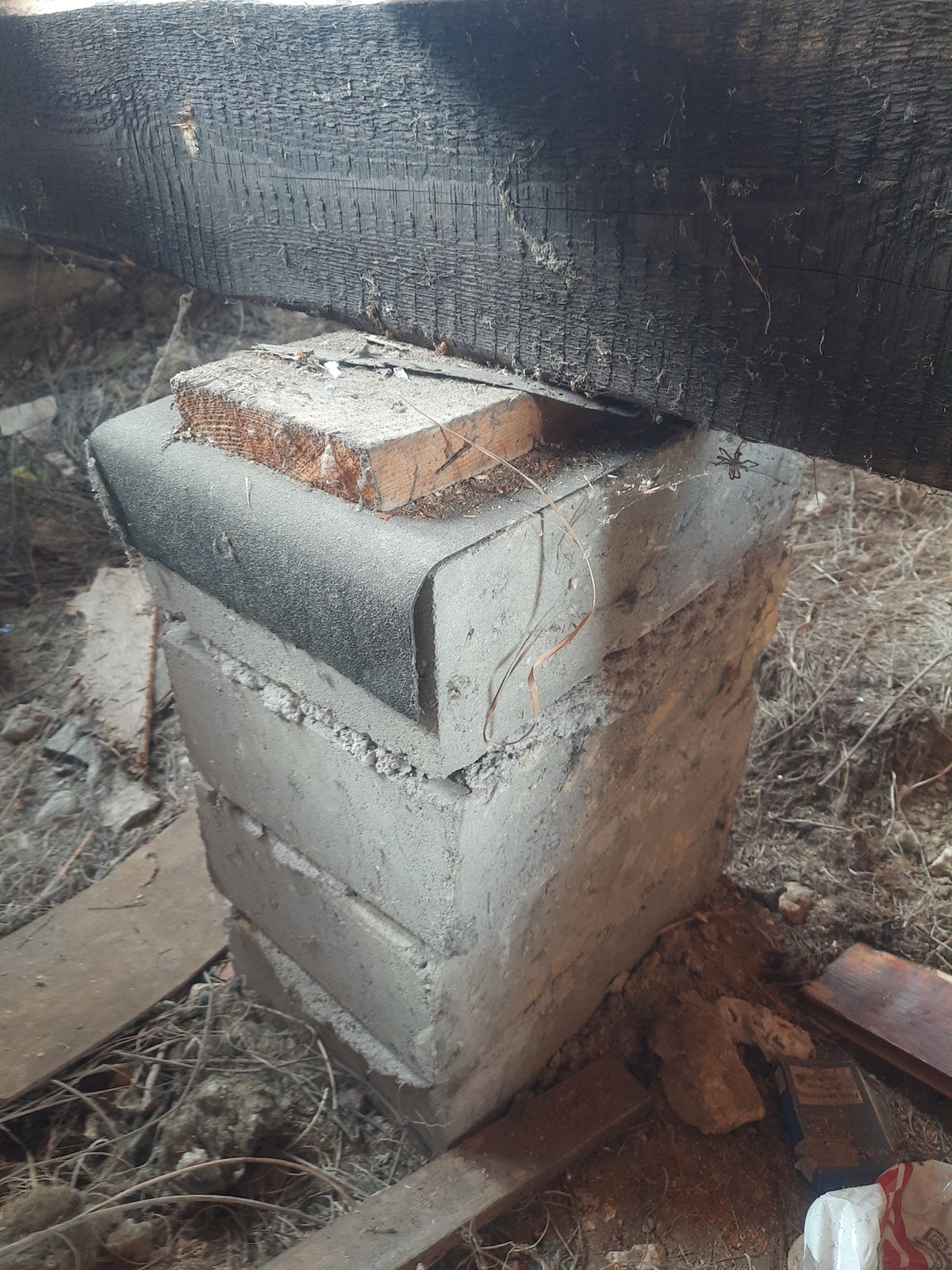

Źródło α [Park Miniatur] – izolacja papą


Podsumowanie


Lista użytych materiałów

L.p. Nazwa Ilość Parametry Waga Koszt
1 Beton na fundament 8.5 m^3 20 ton 3-5k
2 Szalunek
3 Izolacja
