Dach
Dach ma dwie połacie o powierzchni ok 49. m^2 każda. Składają się z:
- Modułów dachu, czyli prefabrykowanych modułów opierających się na krokwiach i legarach, w formie płaskich skrzynek z miejscem na ocieplenie, dających oparcie pokryciu dachu.
- Pokrycia dachu, czyli jego warstwy zewnętrznej - tutaj mamy pełen wachlarz wariantów.
Moduły dachu

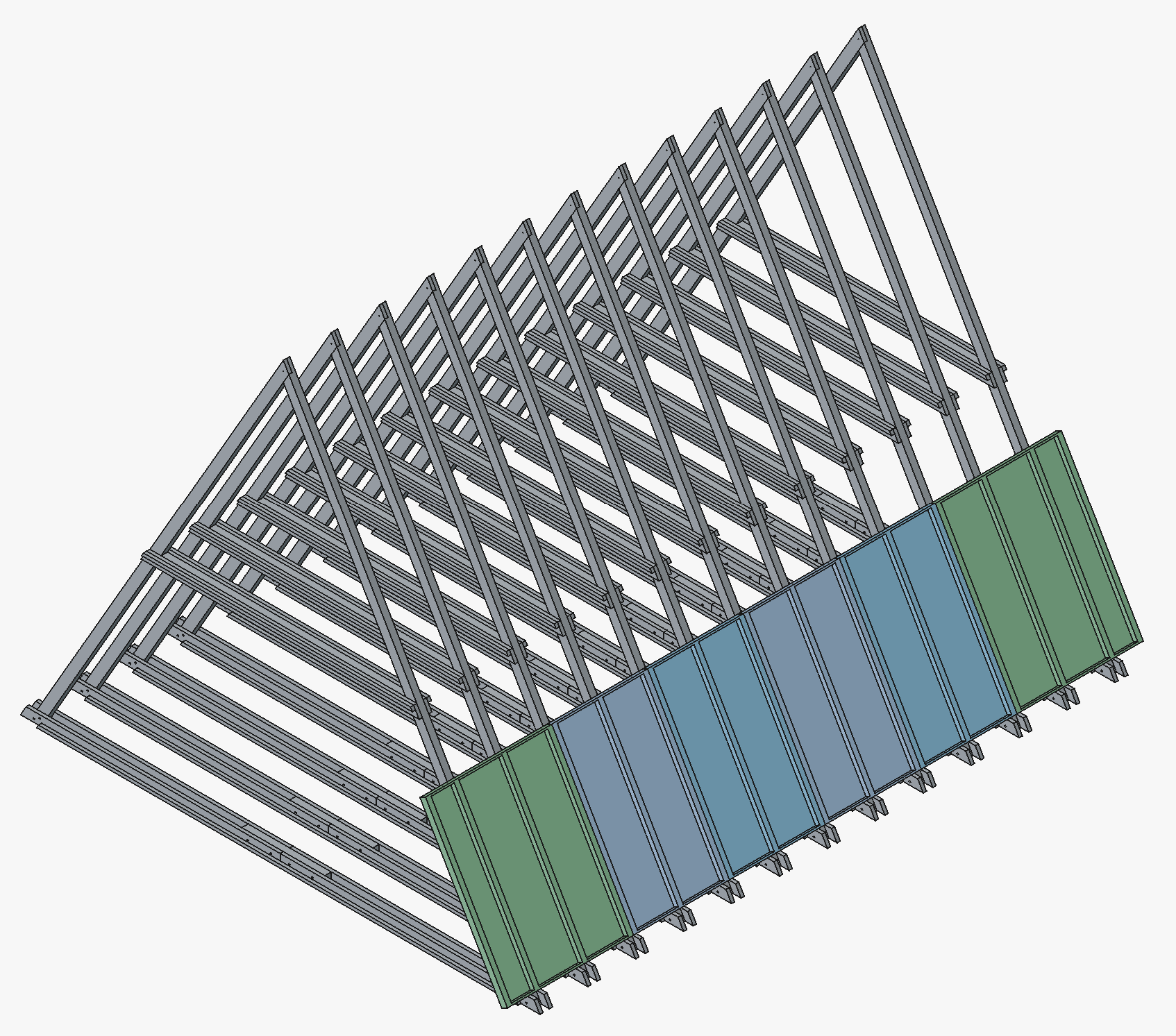

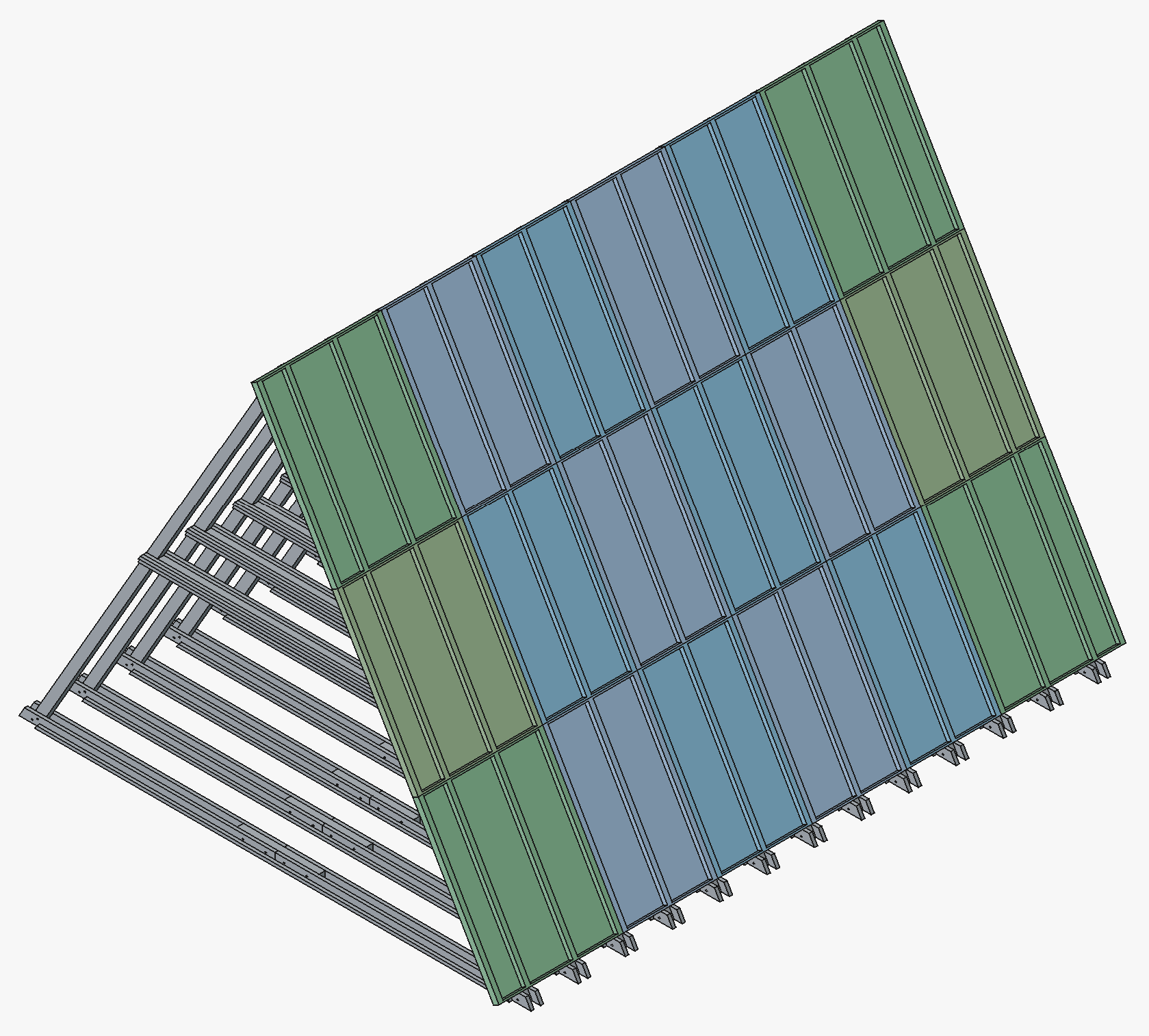

Każda z dwóch identycznych połaci dachu składa się z 18 modułów w trzech rzędach:
Moduły dzielą się na środkowe (niebieskie) i skrajne (zielone).
W każdym rzędzie są dwa skrajne i cztery środkowe moduły.

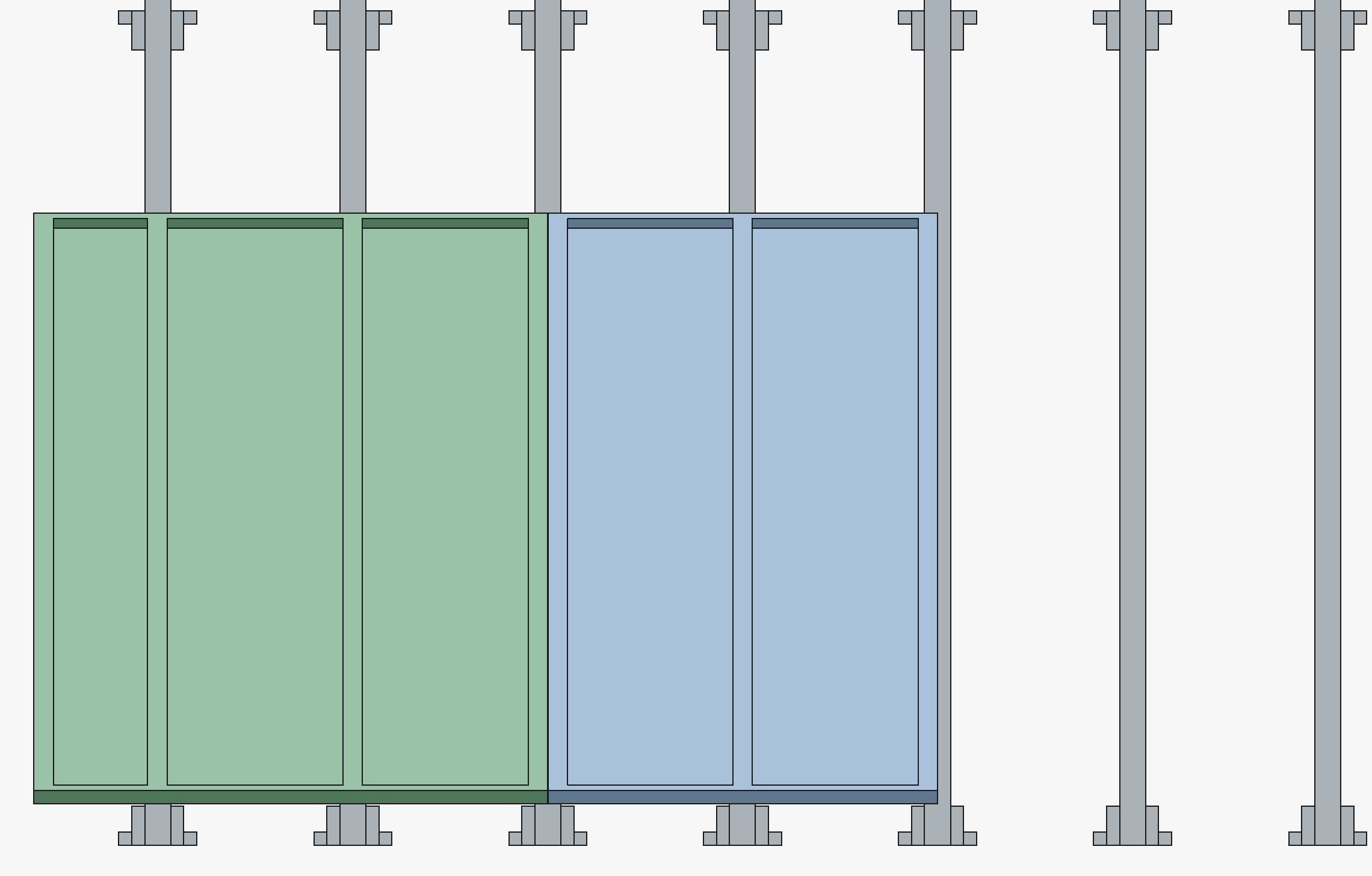

Moduły środkowe (niebieskie) zajmują przestrzeń dwóch kolejnych odległości między krokwiami.
Moduły skrajne (zielone) też zajmują przestrzeń dwóch kolejnych odległości między krokwiami, przy czym dodatkowo jeszcze wystają poza skrajną krokiew dachu.

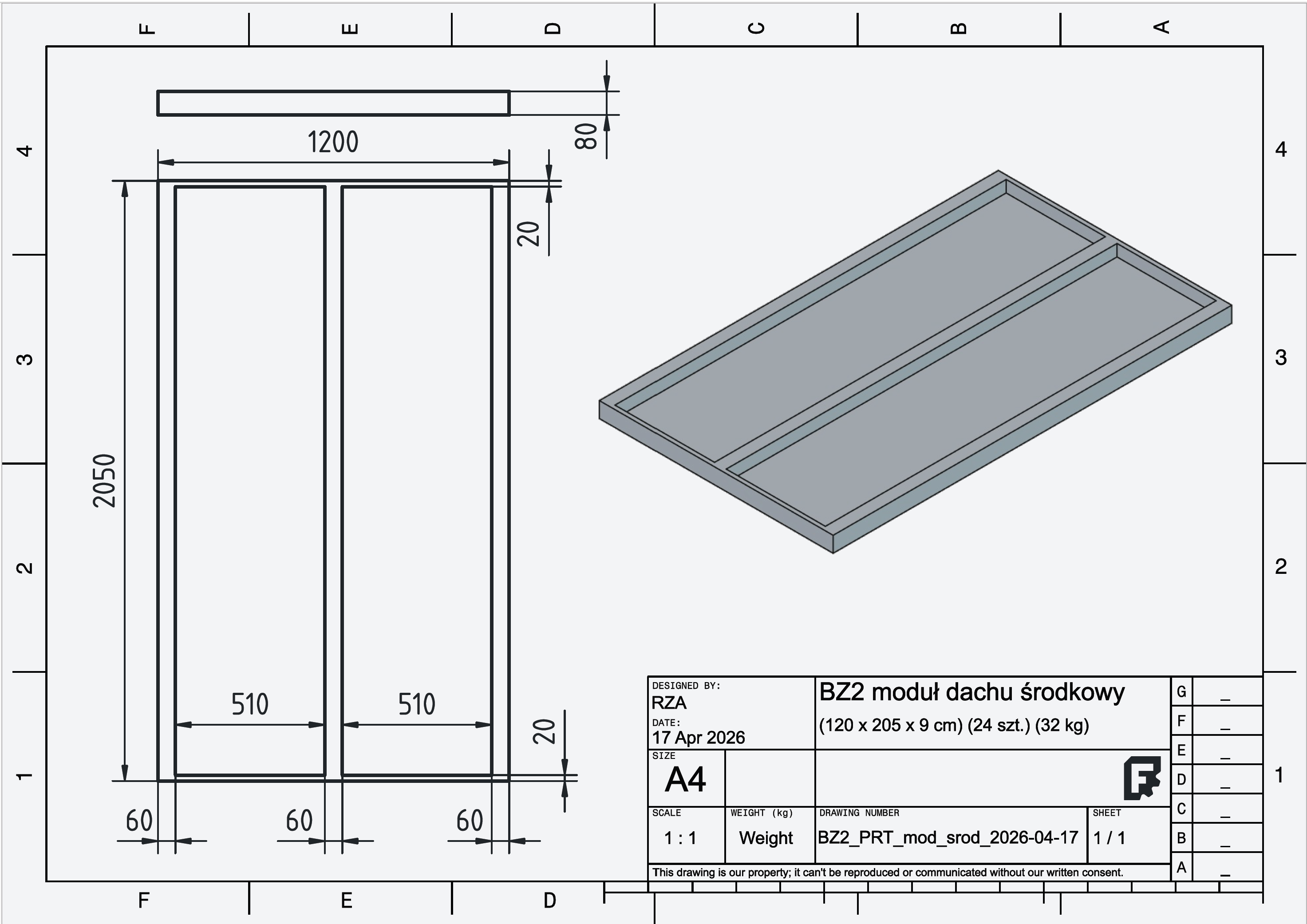

Moduł środkowy

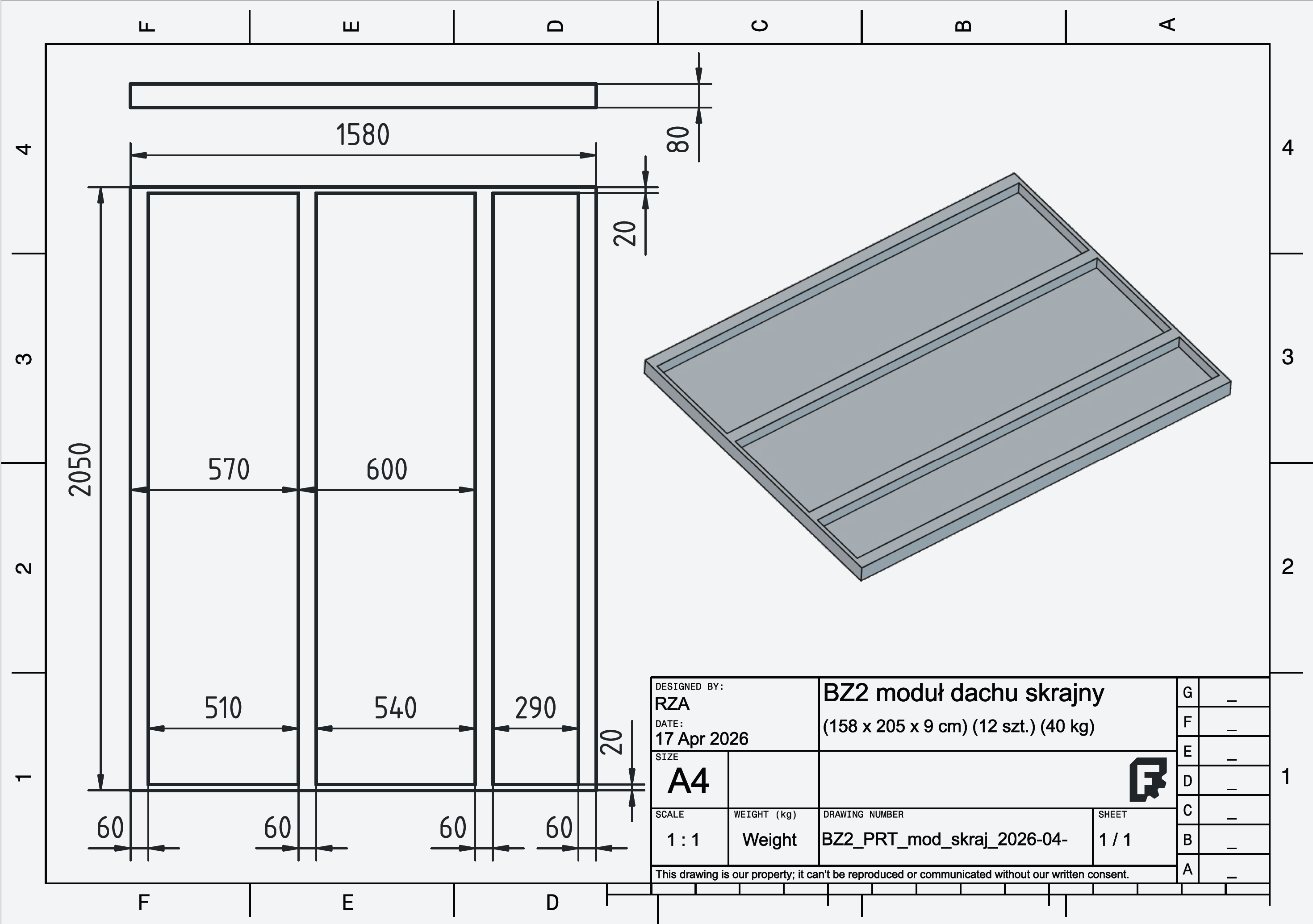

Moduł skrajny
Moduły dachu składają się z następujących warstw (od wewnątrz):
- widocznej dla osób przebywających w domku warstwy boazerii (2 cm),
- przestrzeni ("skrzynki") na ocieplenie (6 cm),
- płyty pilśniowej zamykającej ocieplenie (1 cm),
- deseczek dystansowych pod pokryciem dachu (3 cm).
Na tych deseczkach opiera się pokrycie dachu.

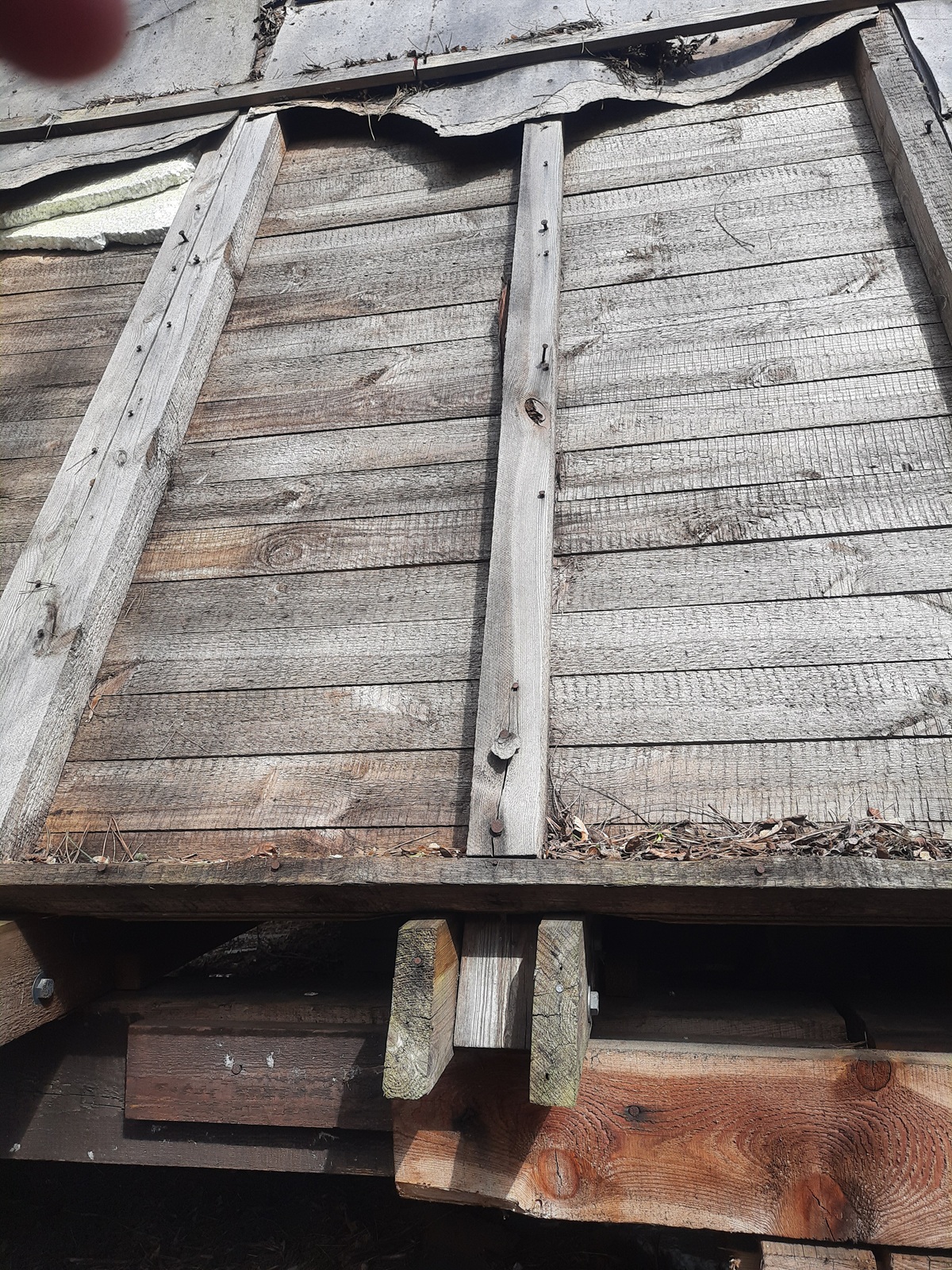

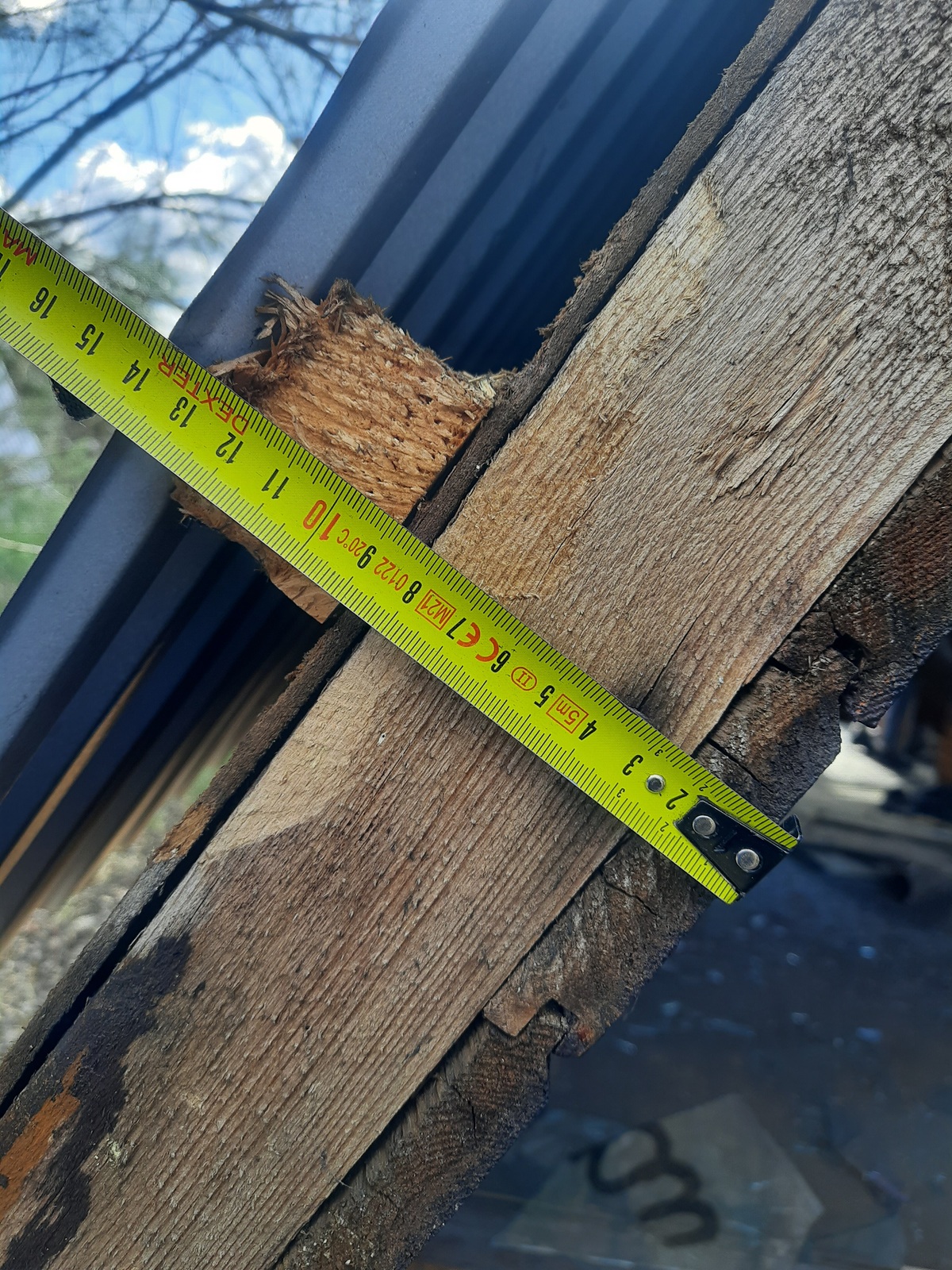

Źródło α [Park Miniatur] – przekrój modułów dachu
Wymiary boazerii:

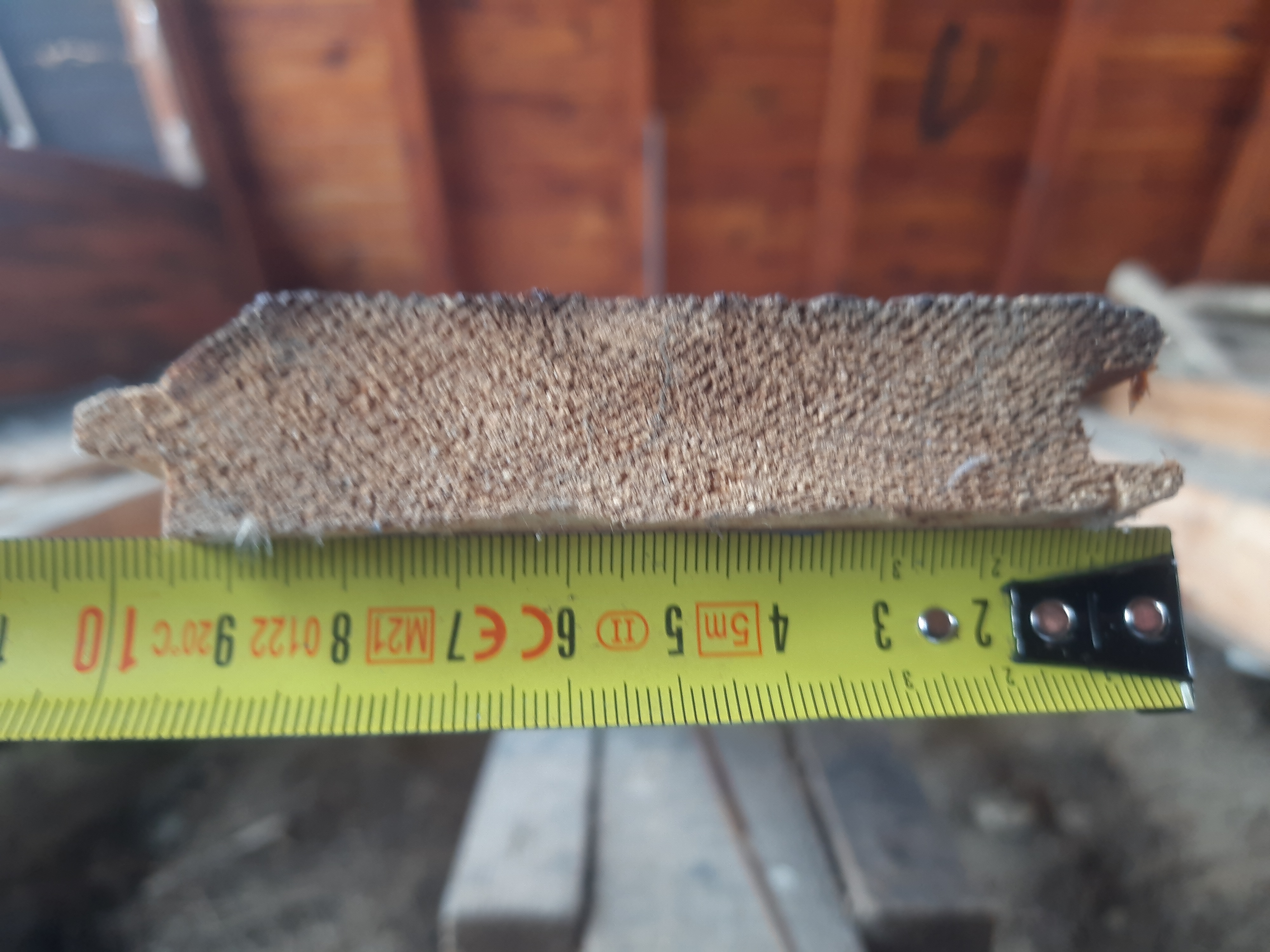

Źródło α [Park Miniatur] – boazeria

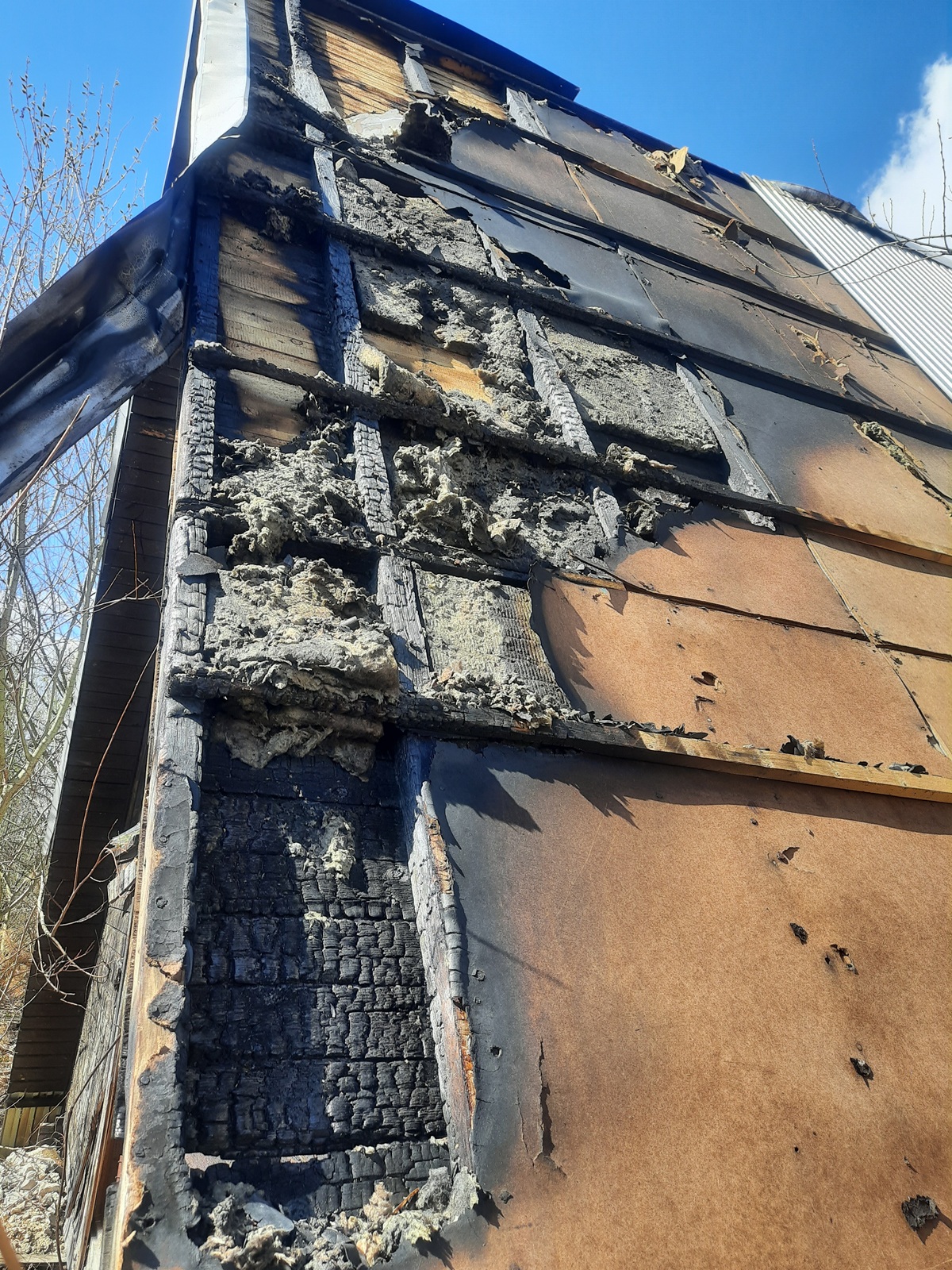

Spalony dach (w wariancie z wełną) odsłania pionowe i poziome miejsca łączeń modułów (widoczne jako podwójne deski, potwierdzone krawędziami płyt pilśniowych).
Źródło α [Park Miniatur] – prefabrykacja połaci - wełna

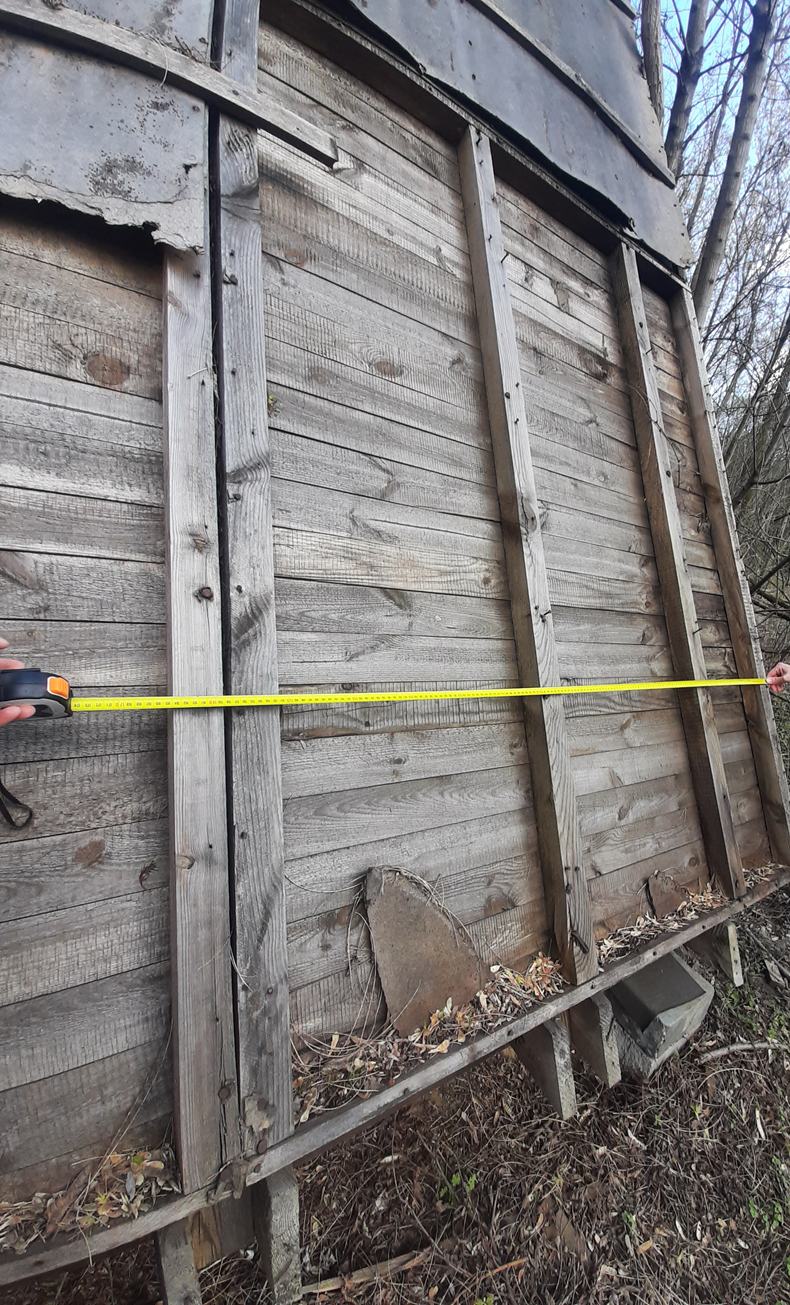

Poniżej widać cały moduł skrajny, tutaj pozbawiony wypełnienia ociepleniem.
Źródło α [Park Miniatur] – moduł dachu skrajny - wełna
Łączenia modułów wypadają na osiach krokwi. W miejscach gdzie nie ma łączeń, "krokiewki" przebiegają wzdłuż krokwi.
Źródło α [Park Miniatur] – wymiary modułów skrajnych

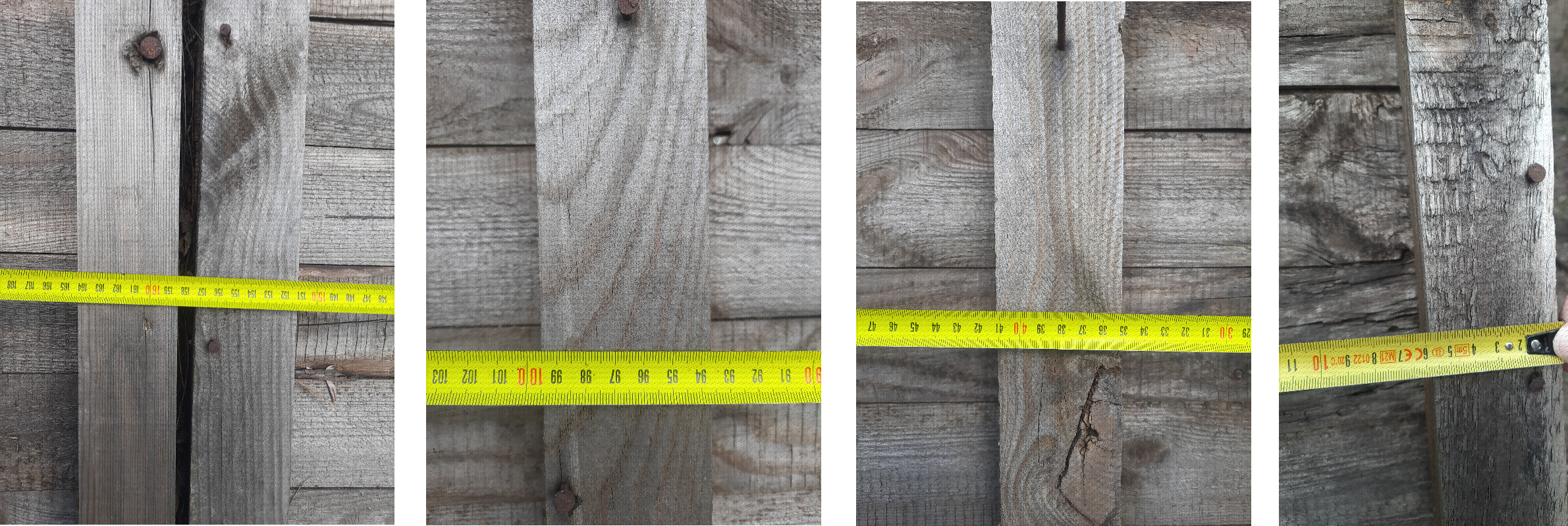

- "Krokiewki" modułów są węższe od krokwi, mają po 6 cm szerokości.
- Moduł skrajny jest o 38 cm szerszy od środkowego. Składa się na to połowa przedostatniej krokiewki (3 cm), cała ostatnia krokiewka (6 cm) i 29 cm odległości między nimi.
- Szerokość dachu w tym wariancie: 12 x 60 cm + 2*38 cm = 796 cm (tutaj źródła są rozbieżne).
- Powierzchnia dachu: 7.96 * 3 * 2.05 * 2= 97.9 m^2
Poniżej widać cały moduł środkowy, oparty od dołu na wystających częściach legarów.
Krokiewki (modułów) licują się z krokwiami (szkieletu).
Źródło α [Park Miniatur] – moduły dachu środkowe
Rozebrany domek potwierdza układ modułów i ich łączeń w miejscu co drugiej krokwi (po obu stronach brakuje po dwa moduły, po prawej stronie ocalała krokiew zasłania połowę miejsca usuniętrgo modułu). Potwierdza też układ trzech modułów w pionie.

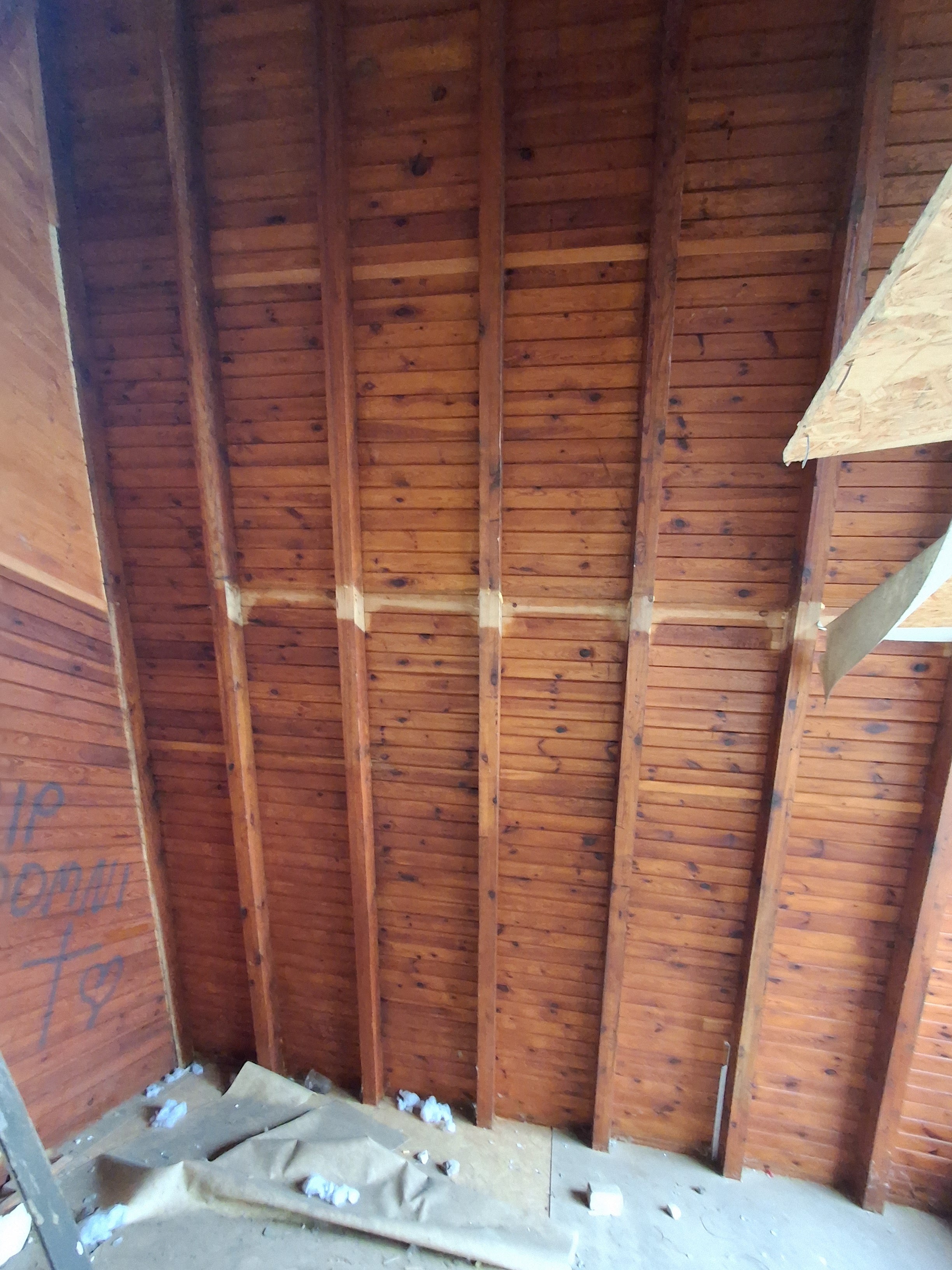

Domek pozbawiony stropu zdradza łączenia modułów w postaci jaśniejszych listewek (poziomych, z grubsza w 1/3 i 2/3 wysokości).
Nie mylić z także obecnym miejscem pozbawionym lakieru, po usunięciu stropu.

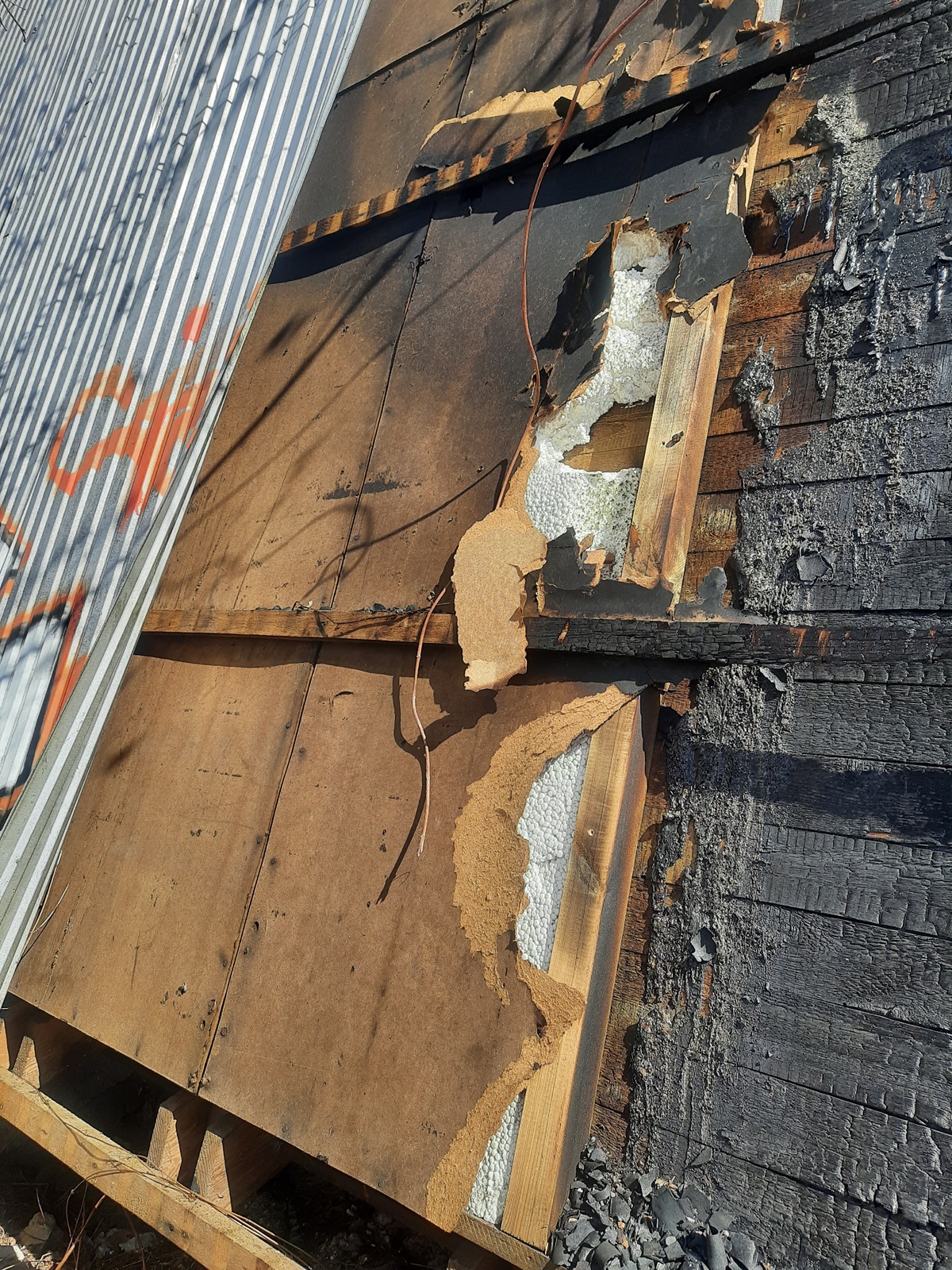

Moduły ocieplone są w środku (pokazaną wcześniej) wełną mineralną lub styropianem (poniżej).
Źródło α [Park Miniatur] – ocieplenie modułów dachu styropianem
Pokrycie dachu
(występują wszystkie możliwe warianty: blacho-dachówka, blacha, eternit, papa, a nawet strzecha)

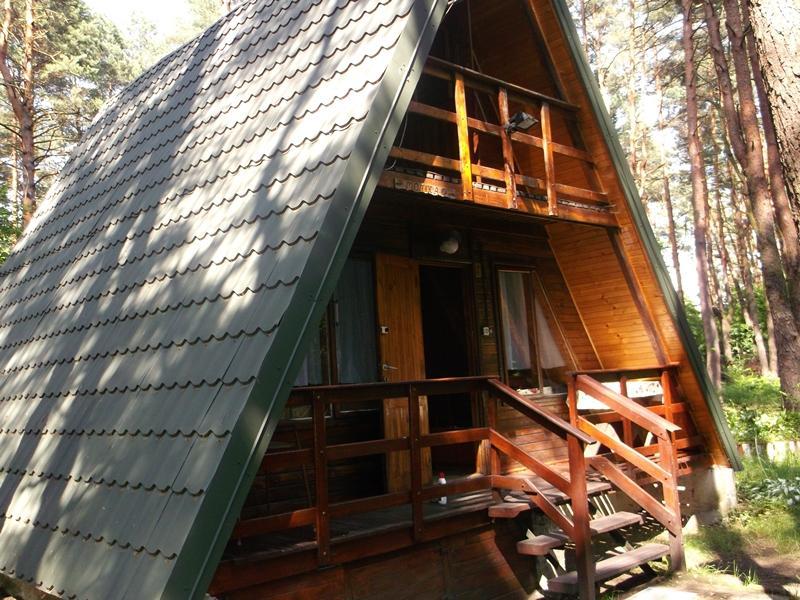

Źródło A [Siewierz] – blacho-dachówka

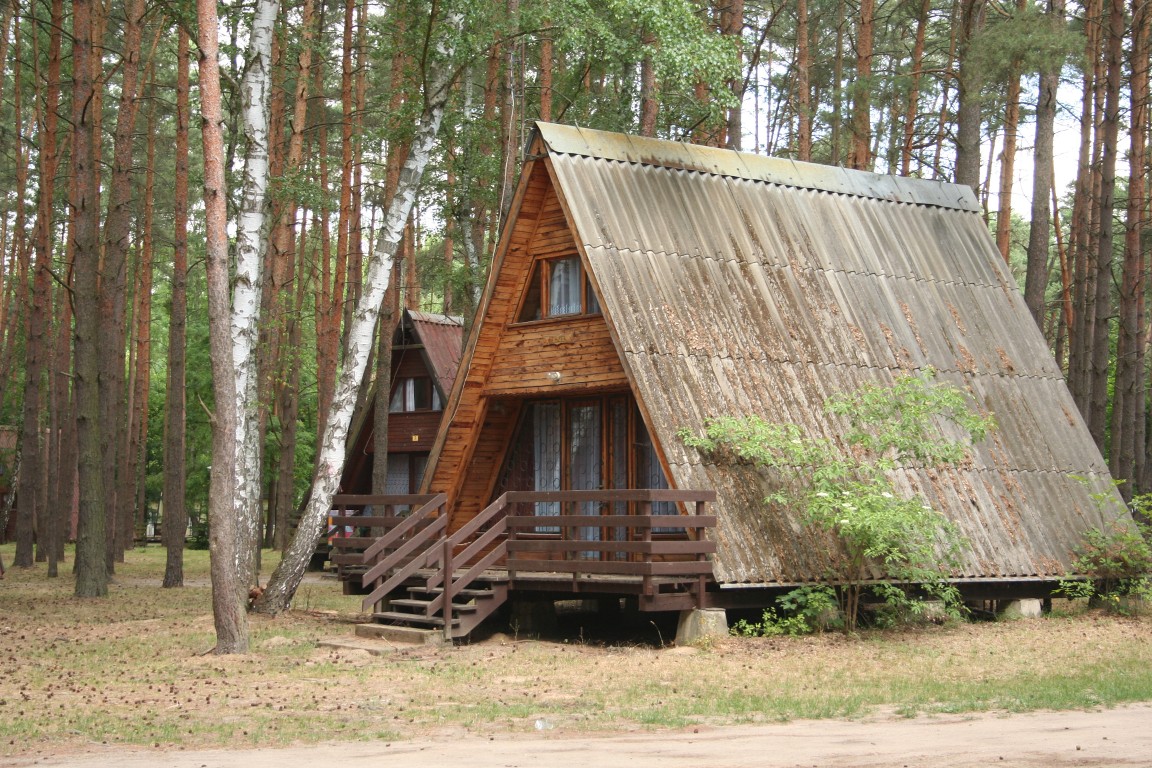

Źródło C [Sieraków] – stary eternit

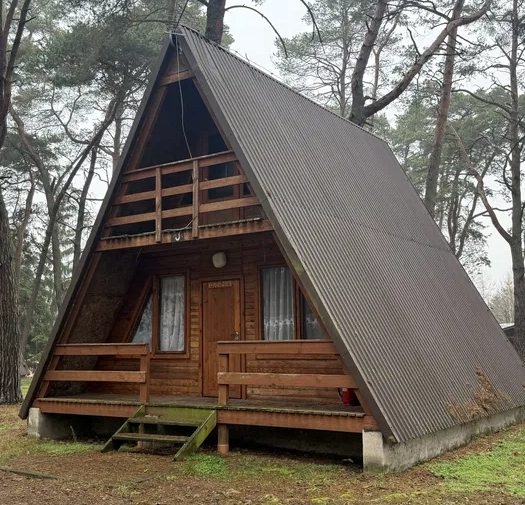

Źródło F [OLX18k] – blacha

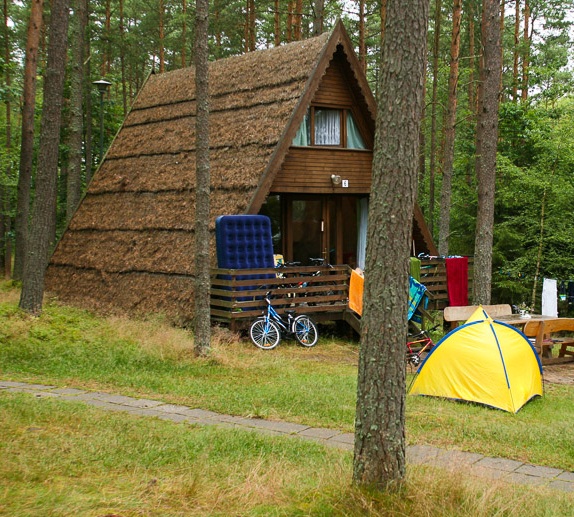

Źródło B [Wrzos] – strzecha

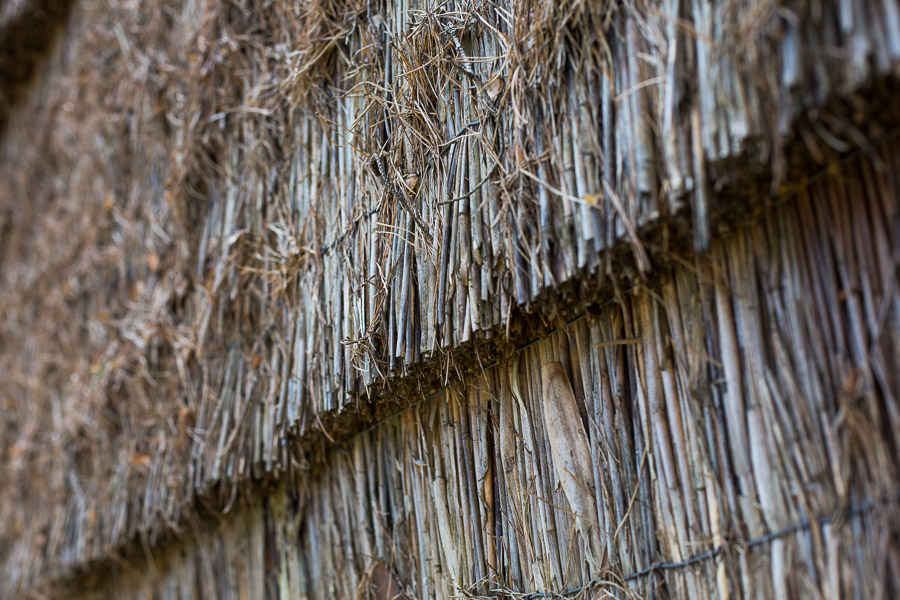

Źródło B [Wrzos] – strzecha zbliżenie

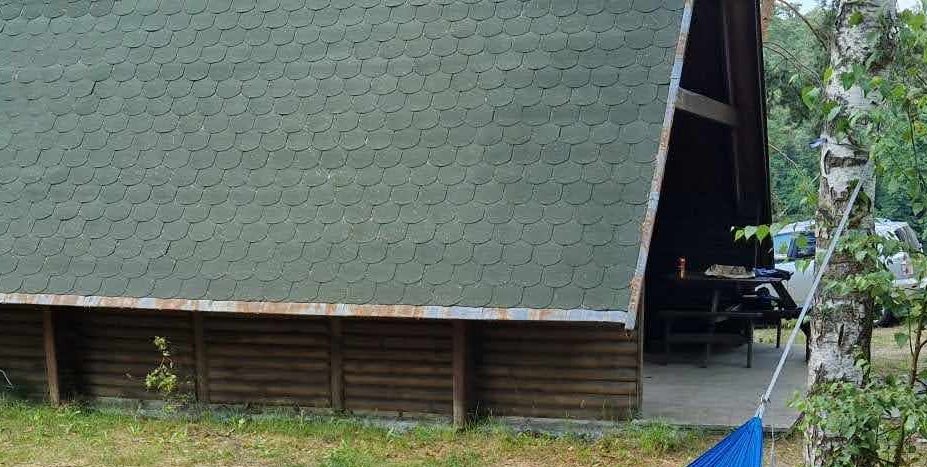

Źródło α [Na Szlaku] – papa „gont” (to nie jest typowa Brda)
Dodatkowe ocieplenie dachu

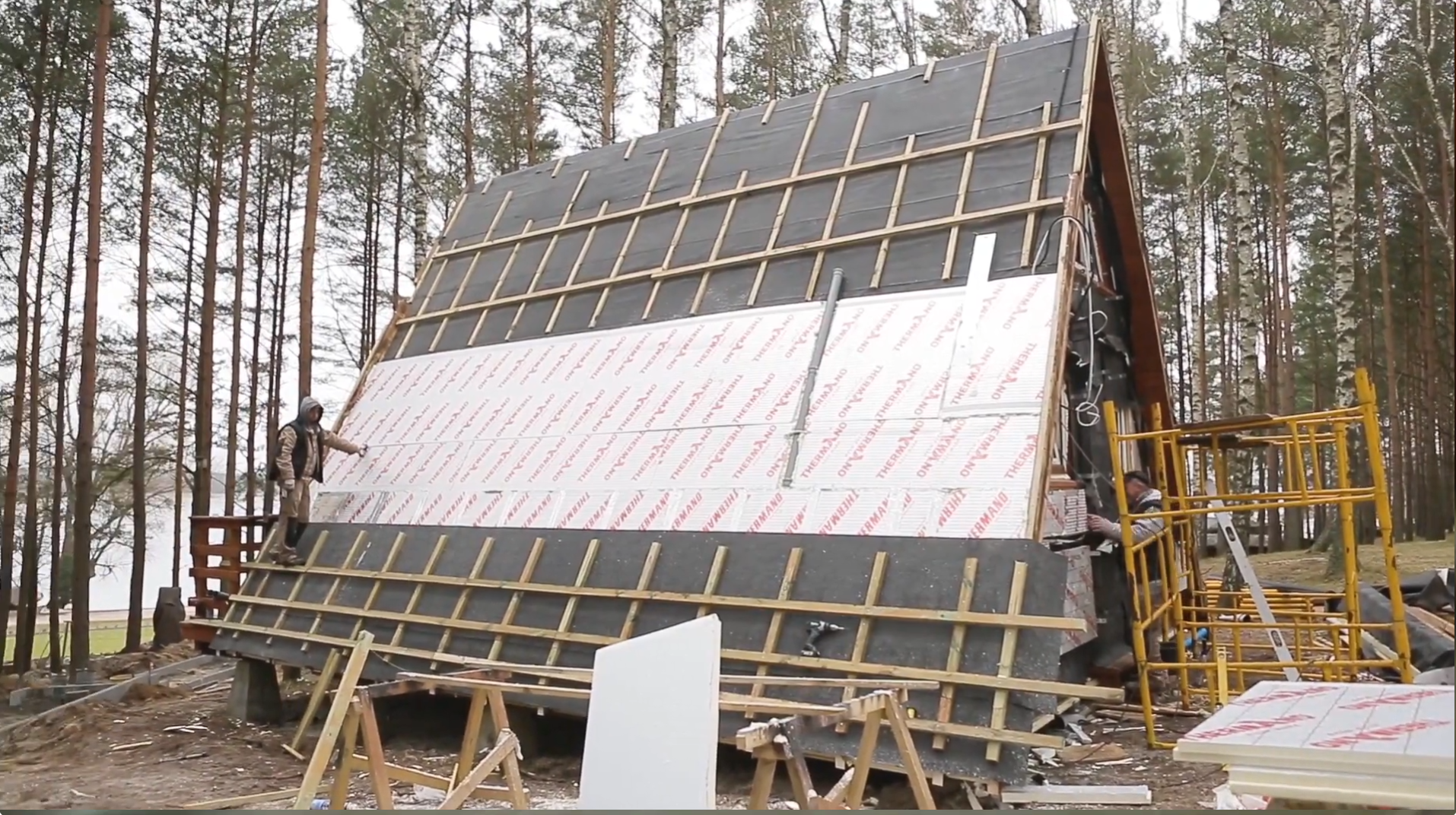

Poniżej widać dodatkowe ocieplenie zewnętrzne w dachu, zakładam tutaj następującą kolejność warstw:
- moduły dachu,
- deseczki montowane do modułów,
- pierwsza warstwa papy,
- deseczki dystansowe na krzyż,
- warstwa (albo dwie) samego ocieplenia,
- druga warstwa papy,
- druga warstwa deseczek dystansowych na krzyż,
- zewnętrzna warstwa dachu - blacha, dachówki itp.
Źródło Q – ocieplenie od zewnątrz
Lista użytych materiałów
| L.p. | Nazwa | Ilość | Parametry | Waga | Koszt |
|---|---|---|---|---|---|
| 1 | Powierzchnia dachu | 2 * 49 m^2 |
